Voltage/Current Bricklet

Artikelnummer: 110

Das Tinkerforge Voltage/Current Bricklet misst Leistung, Spannung und Strom.

Kategorie: Bricklets


16,99 €

inkl. 19% USt., zzgl. Versand

sofort verfügbar

Lieferzeit: 2 - 5 Werktage



Beschreibung

Das Tinkerforge Voltage/Current Bricklet ermöglicht ihrem Brick die Messung von Leistung, Spannung und Strom bis 720W,36V und 20A. Über den gesamten Messbereich ist die Auflösung 1mW, 1mV und 1mA. So kann dieses Bricklet einfach zwischen Spannungsversorgung (z.B. Solarzelle mit Batterie) und Last (z.B. Motor) eingebaut werden und den Stromverbrauch und die Energierückgewinnung aufzeichnen.

INA226 Datenblatt

Schaltplan

Quelltexte und Platinenlayout

Erklärungen und API

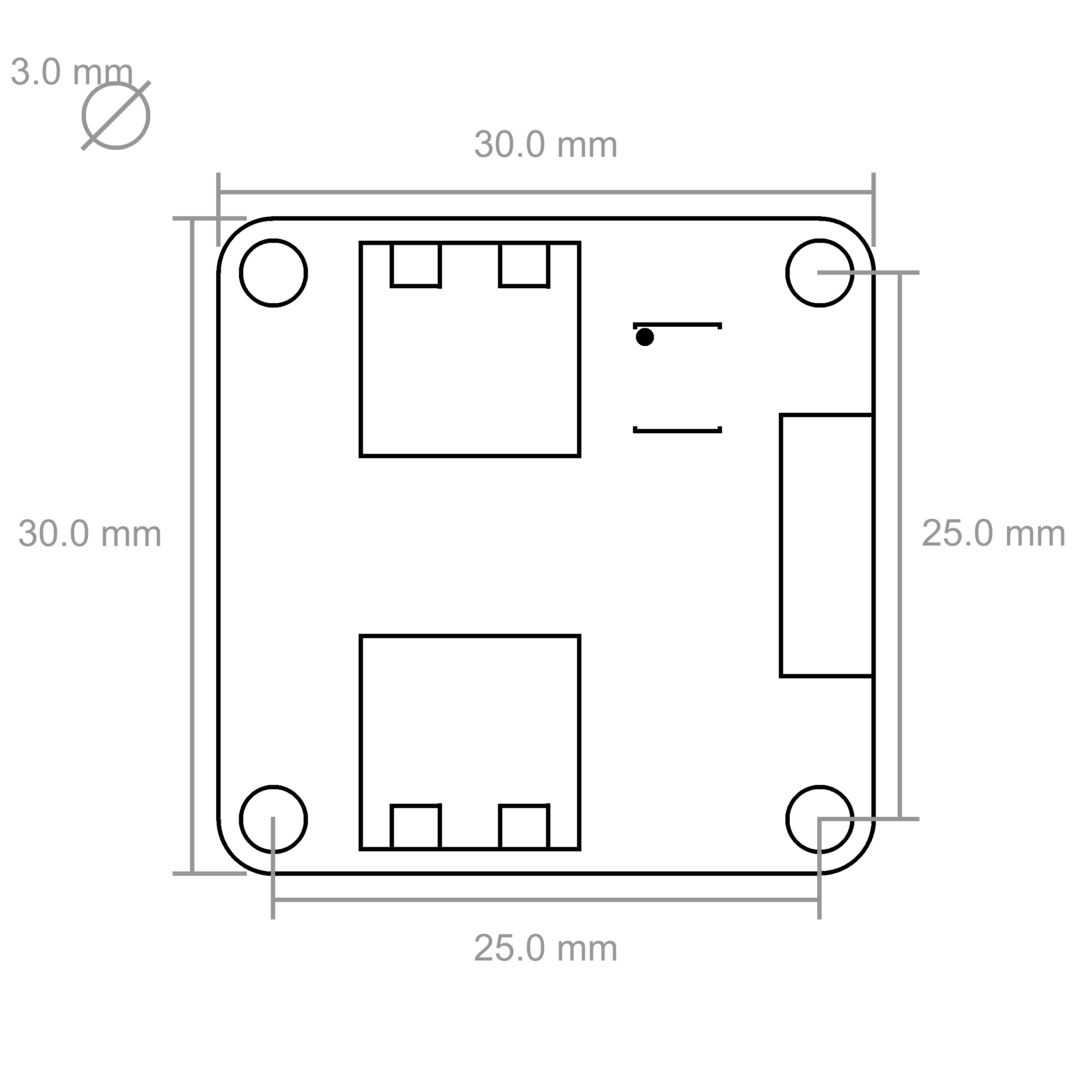

Umriss und Bohrplan


Maximaler Strom: ±20 A
Maximale Spannung: 36 V
Programmierbar: Python C/C++ C# Delphi/Lazarus Java JavaScript LabVIEW Mathematica MATLAB/Octave Perl PHP Ruby Shell Visual Basic .NET TCP/IP Modbus
Stromverbrauch: 1 mA
Sensor: INA226 mit 4m Shunt Widerstand
Artikelgewicht:0,010 Kg
Abmessungen:3,00 × 3,00 × 1,80 cm
